Cilindros Tipo 4
Cilindros Tipo 4
Os cilindros Tipo 4 utilizam liner polimérico não metálico envolvido por reforço estrutural em fibra composta, proporcionando elevada relação entre capacidade de armazenamento e peso. São indicados para aplicações que exigem redução de massa, resistência mecânica e armazenamento de gases comprimidos em alta pressão.
- Liner polimérico não metálico
- Reforço estrutural em fibra composta
- Construção totalmente composta
- Elevada relação resistência/peso
As características, faixas, materiais, normas e certificações variam conforme o modelo e o fabricante. Confirme os requisitos no datasheet vigente e na proposta técnica.
Descrição
Os cilindros Tipo 4 utilizam liner polimérico não metálico envolvido por reforço estrutural em fibra composta, proporcionando elevada relação entre capacidade de armazenamento e peso. São indicados para aplicações que exigem redução de massa, resistência mecânica e armazenamento de gases comprimidos em alta pressão.
Características Principais
- Liner polimérico não metálico
- Reforço estrutural em fibra composta
- Construção totalmente composta
- Elevada relação resistência/peso
- Proteção contra impacto, abrasão e esforços de instalação
- Configuração de válvula conforme a aplicação
- Possibilidade de integração com dispositivo de alívio de pressão
- Montagem mediante suportes tecnicamente dimensionados
Aplicações Recomendadas
Solicitar Informações
Nossa equipe técnica está pronta para atender sua demanda.

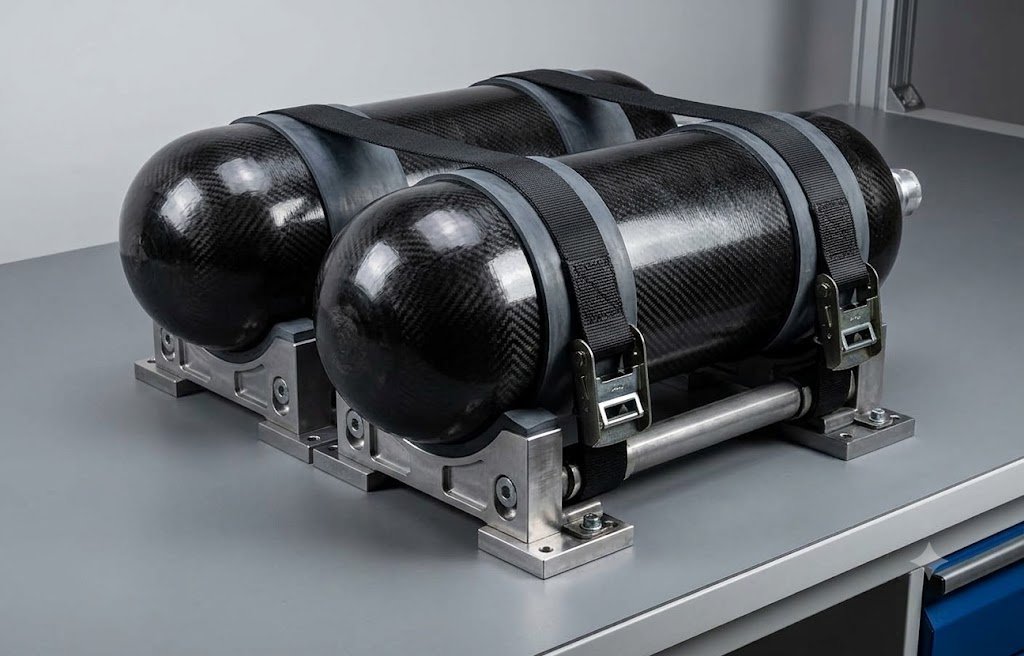

Configurações e Acessórios (Instalação e Fixação)
O cilindro compósito deve ser montado de forma a acomodar a expansão volumétrica durante a pressurização. A Prime orienta sobre os sistemas de fixação corretos para evitar danos estruturais.
- Sistemas de cintas com proteção elastomérica (Neck/Strap Mount).
- Válvulas com Dispositivo de Alívio de Pressão Térmico (TPRD) integrado.
- Sistemas manifold para interligação em cascata.
- Suportes usinados sob medida para evitar pontos de concentração de tensão.
Segurança e Conformidade
Cilindros Tipo 4 são vasos de pressão críticos. As intervenções e testes periódicos diferem dos cilindros metálicos tradicionais.
- Proibição de qualquer modificação, perfuração ou abrasão na estrutura de fibra.
- Requisitos rigorosos de temperatura (exposição ao calor pode comprometer a resina).
- Uso exclusivo de válvulas certificadas com torque de instalação homologado.
- Inspeção visual periódica recomendada para identificar danos ao verniz/resina antes que atinjam a fibra.
- Certificações (ISO 11439, ISO 11119-3, R110) variam conforme a origem do fabricante homologado.
Atenção: A seleção da rosca e torque da válvula deve seguir estritamente o manual do fabricante do cilindro. Danos à rosca do liner polimérico são irreversíveis.
Suporte de Engenharia Prime
A Prime Products não atua apenas como revenda de cilindros, mas como integradora de soluções em alta pressão.
- Especificação da classe do cilindro (Tipo 1 ao Tipo 4) ideal para o OPEX do cliente.
- Dimensionamento da malha de válvulas, reguladores e tubulação de alta pressão.
- Cálculo de autonomia e fluxo em sistemas de redução de pressão.
- Análise de compatibilidade química entre o gás, o liner e a válvula.
Modelos e Especificações Técnicas
Modelos e Especificações Gerais
| Categoria | Material do Liner | Revestimento | Pressão de Serviço | Capacidade / Dimensões |
|---|---|---|---|---|
| Armazenamento Veicular e Mobilidade (Gás Natural, H₂) | Polímero de Alta Densidade (HDPE / PET) | Fibra de Carbono + Fibra de Vidro em Resina Epóxi | 250 bar a 700 bar (Sob consulta) | Sob consulta conforme projeto e modelo do veículo |
| Módulos de Armazenamento Estacionário e Transporte | Polímero de Alta Densidade (HDPE / PET) | Fibra de Carbono + Fibra de Vidro em Resina Epóxi | 250 bar a 300 bar (Sob consulta) | Sob consulta conforme Skid/Rack |
Datasheet e Documentação
Solicite o datasheet técnico completo, ficha de especificações ou documentação de certificação deste produto diretamente com nossa equipe.
